スマートロック
Type-BT03
取扱説明書
本製品について
スマートロック Type-BT03 はkitアプリに対応しておりません
選べる解錠方法
IC（カード）解錠
PINコード（暗証番号）解錠
物理鍵 解錠
事前の締め出し対策のお願い
本製品は乾電池からの電気供給により駆動するスマートロックです。
電池切れや、外出先でのICカード紛失により部屋に入れなくなった場合に備え、必ず以下の事前対策をお願いします。
電池切れや、外出先でのICカード紛失により部屋に入れなくなった場合に備え、必ず以下の事前対策をお願いします。
ユーザーPIN（暗証番号）を必ず登録をしましょう
ユーザーPINコード（暗証番号）を登録する を参照し、ユーザーPINコード（暗証番号）を登録してください。
もしも、ユーザーIC（カード）を紛失しても、ユーザーPIN（暗証番号）が登録されていれば締め出しにあいません。
ユーザーPINコード（暗証番号）を登録する を参照し、ユーザーPINコード（暗証番号）を登録してください。
もしも、ユーザーIC（カード）を紛失しても、ユーザーPIN（暗証番号）が登録されていれば締め出しにあいません。
ユーザーIC（カード）を登録しましょう
ユーザーIC（カード）を登録する を参照し、ユーザーIC（カード）を登録してください。
ユーザーIC（カード）を登録する を参照し、ユーザーIC（カード）を登録してください。
物理鍵を携帯してください
- 電池切れなど、万一本機が作動しない場合のため、外出の際には必ず物理鍵をお持ちください。
- 電池によるトラブルを避けるため、年に1回程度の電池交換をお勧めします。
また、電池を入れたまま放置すると液漏れの原因となるため、最低でも月に1～2回程度の解錠動作を確認してください。
お使いになる前に必ずお読みください。
安全上のご注意・電波についてのご注意
次の警告表示は、注意事項を守らなかった場合に起こりうる事故の程度を表します。
警告
取り扱いを誤った場合、使用者が死亡または重傷(※1)を負うことが想定されるもの
注意
取り扱いを誤った場合、使用者が傷害(※2)を負うことが想定されるもの、または物的損害（※3）の発生が想定されるもの
重傷とは、失明やケガ、火傷（高温・低温）、感電、骨折、中毒などで後遺症が残るもの、および治療に入院や長期にわたる通院を要するものを指します。
傷害とは、治療に入院や長期にわたる通院を要さないケガや火傷、感電などを指します。
物的損害とは、家屋、家財、および家畜やペットなどにかかわる拡大損害を指します。
次の記号は、その注意事項の内容を表します。
してはいけないこと
必ず行う（守る）こと
警告
製品の分解や改造等は、絶対におこなわないでください。火災、やけど、けが、感電などの原因となります。
無理に曲げる、落とす、傷つける、上に重いものを載せることはおこなわないでください。火災、やけど、けが、感電などの原因となります。
製品が水・薬品・油等の液体によって濡れた場合、使用しないでください。ショートによる火災や感電の原因となります。
煙が出たり、変なにおいがするなどの異常状態のまま使用しないでください。火災の原因となります。すぐに使用を中止してください。
注意
本製品は電子機器ですので、静電気を与えないでください。故障の原因となることがあります。
濡れた手で本体の操作や、故意に内部に水などを入ないでください。故障の原因となります。
高温多湿の場所、温度差の激しい場所、チリやほこりの多い場所、振動や衝撃の加わる場所、強い磁気を帯びたものの近くでの使用・保管は避けてください。故障の原因となることがあります。
インボディは非防水です。雨水がかからないようにしてください。故障の原因となります。
本製品を日本国外で使用しないでください。日本国外で使用された場合の責任は負いかねます。
本製品のボタンを無理に押す事や、ボールペン等、先のとがった物で押さないでください。故障の原因になります。
電池はプラスマイナス(±)を正しくお入れください。方向が間違っている場合、乾電池の破裂、液漏れ、発熱など、故障の原因になります。
電池はアルカリまたはリチウム乾電池単３形をご使用下さい。その他、充電式乾電池等はお使いにならないで下さい。製品本来の性能が発揮されません。また、故障の原因になります。
掃除の際には水やベンジン、アルコールなどを使用しないでください。故障、感電、火災の原因になります。
PINコードを他人に知られないように注意し、定期的に変更してください。盗難の恐れがあります。
外出時には、ドアが完全に閉まったことを必ず確認してください。お客様の過失による損害については責任を負いかねますのでご注意ください。
ローバッテリーアラームが鳴った場合、速やかに全ての電池を新品と交換して下さい。乾電池を交換せずに使用を続けると作動しなくなります。
各部名称

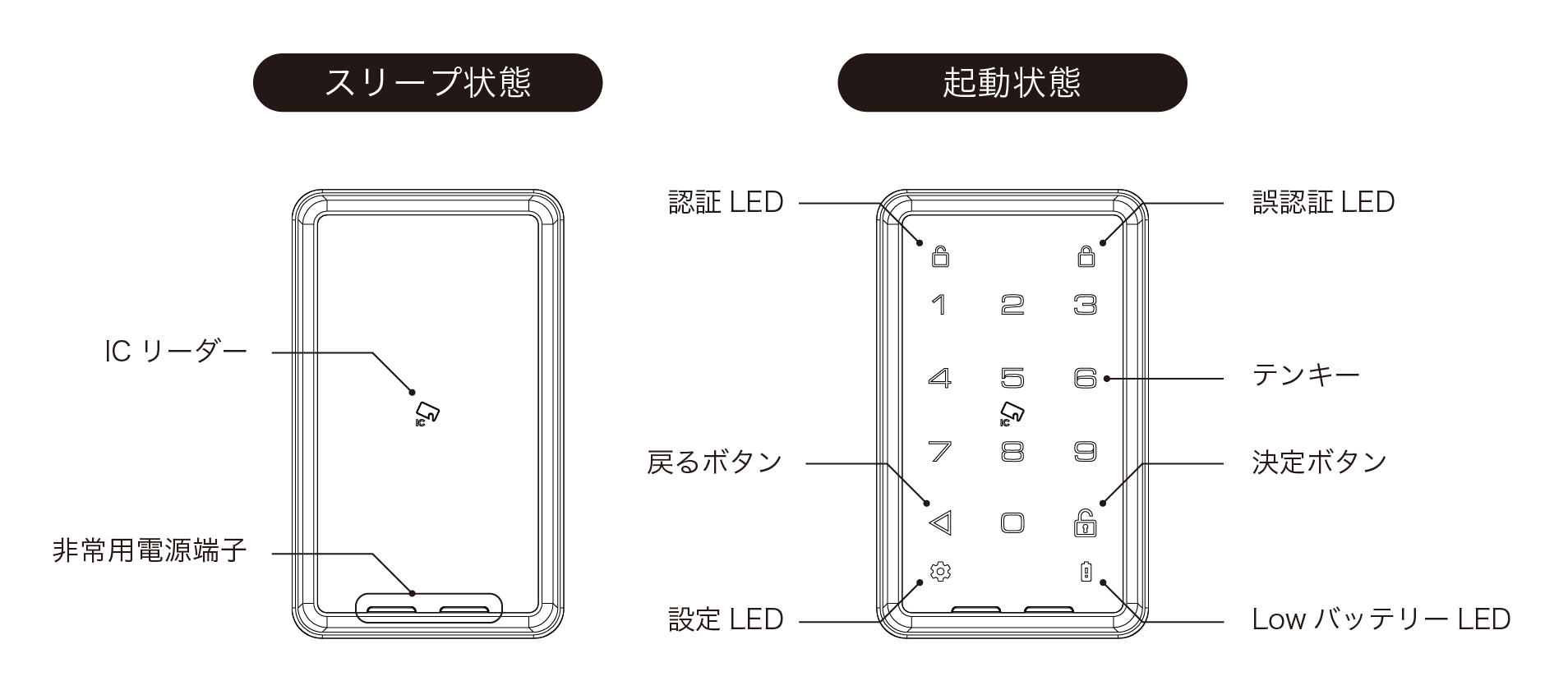

テンキーパッド

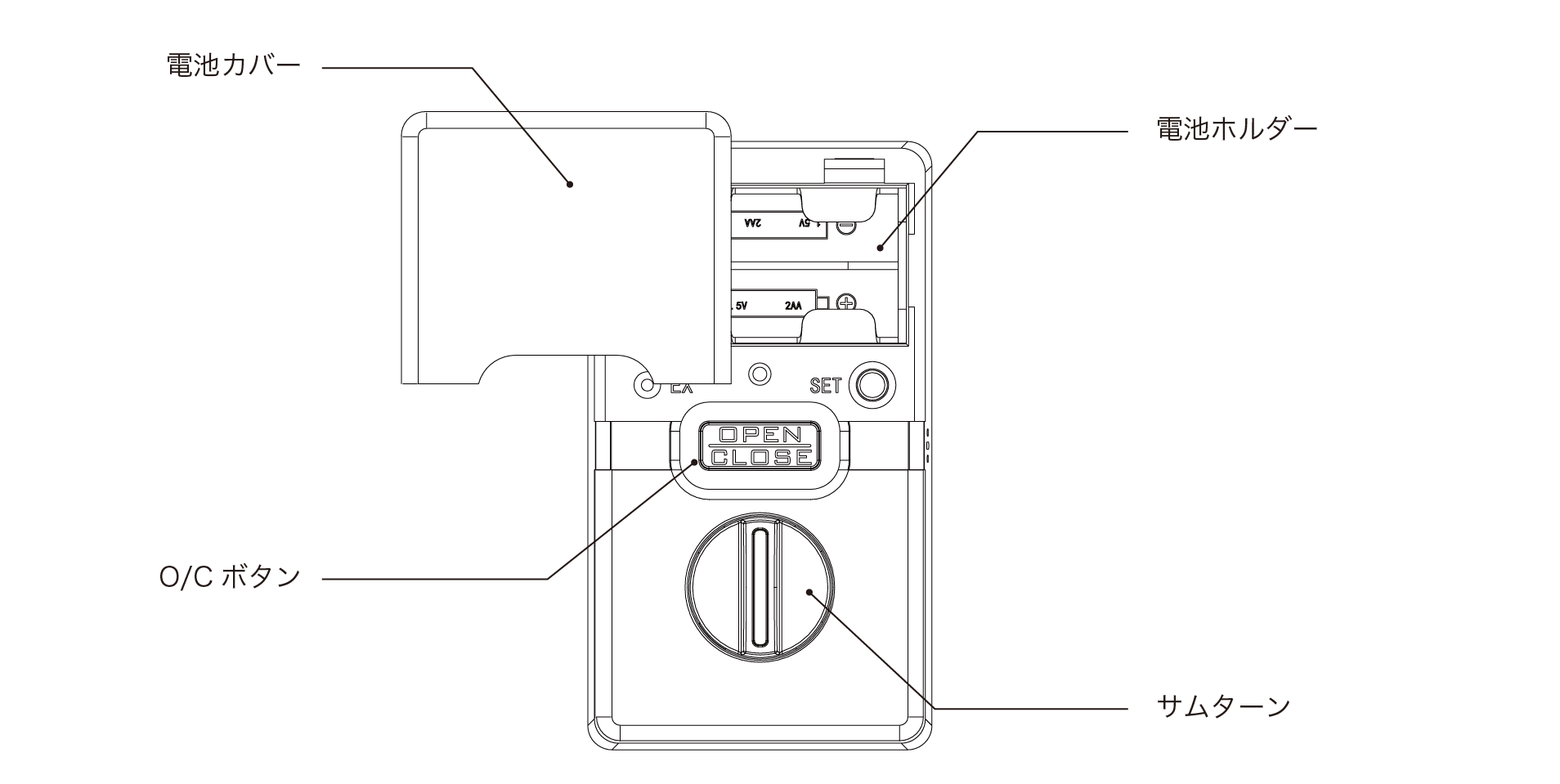

インボディ
テンキーパッドを操作する

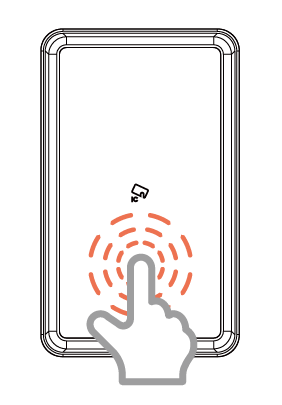

テンキーパッド起動
テンキーパッド数字部分を0.5秒間タッチするとテンキーが起動します。
センターにあるICカードマークの真上は反応しないのでご注意ください。
テンキーパッドは15秒間の無操作でスリープ状態に移行します。

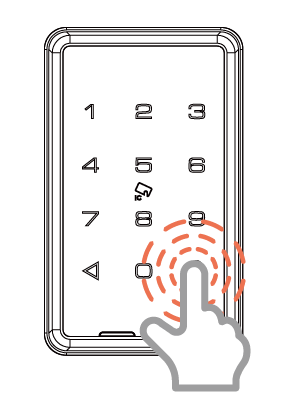

入力決定
PINコードの入力完了時、設定の決定時に右下の「決定ボタン」をタッチします。

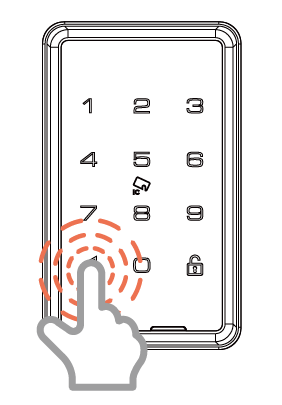

入力キャンセル
左下の「戻るボタン」をタッチします。
- PINコード入力途中にタッチした場合、入力をクリアにし未入力状態にします。
- PINコード未入力状態でタッチした場合、テンキーパッドをスリープ状態にします。
テンキーパッド側
本製品は「PINコード（暗証番号）認証」と「IC認証」の２パターンで解錠と施錠が可能です。
解錠・施錠時には本体から音がなります。
解錠・施錠時には本体から音がなります。
- ピピッ！：解錠
- ピーッ！：施錠

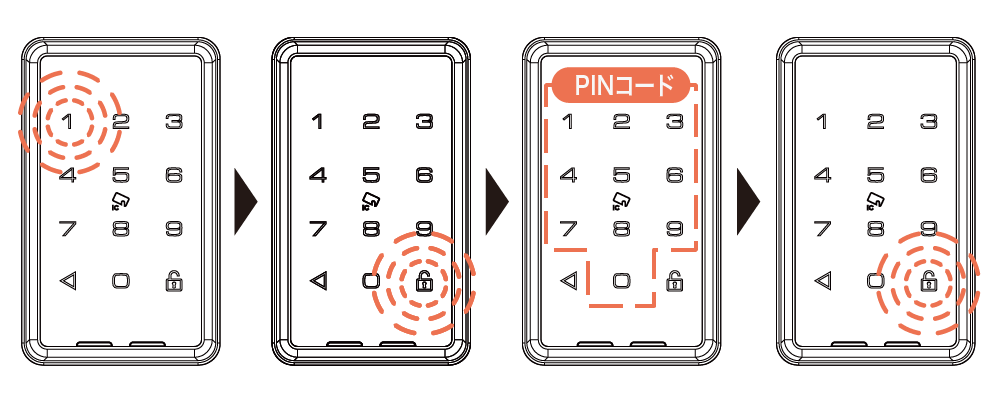

PINコード（暗証番号）認証
テンキーパッドを起動させ、以下を入力（タッチ）することで解錠が可能です。
1 ＋ 決定ボタン ＋ PINコード（暗証番号）＋ 決定ボタン
また、施錠時は扉を閉め解錠時と同様に「１＋決定ボタン＋PINコード（暗証番号）＋決定ボタン」で施錠が可能です。

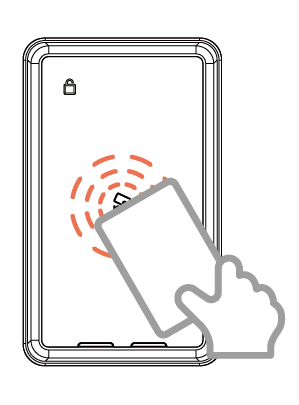

IC認証
登録済みのICカードをテンキーパッド中心部のICリーダーに近づけることで解錠が可能です。
インボディ側

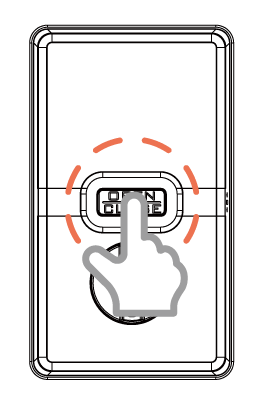

O/Cボタン解錠・施錠
O/Cボタンを押すと解錠・施錠を繰り返します。

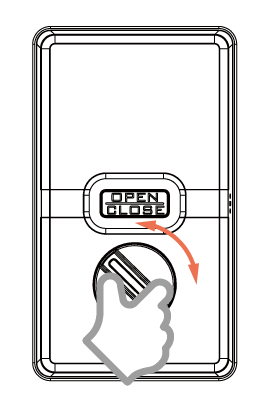

サムターン解錠・施錠
サムターンを廻し解錠・施錠をします。
警報音を止める

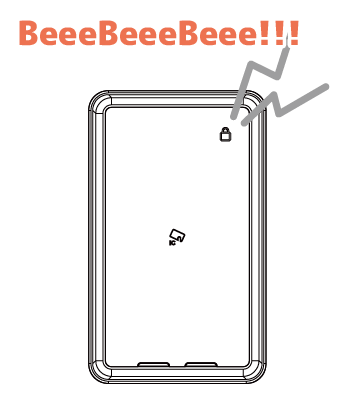

テンキーパッドの認証操作を5回連続で失敗すると、誤認証LEDが点滅し誤認証警報が15秒間発報されます。
15秒の発報後、テンキーパッドは3分間認証不可能になります。
警報音を止めるには以下の操作をしてください。
- PINコード（暗証番号）認証
- IC認証
- インボディのO/Cボタンを押す
認証を登録・削除する

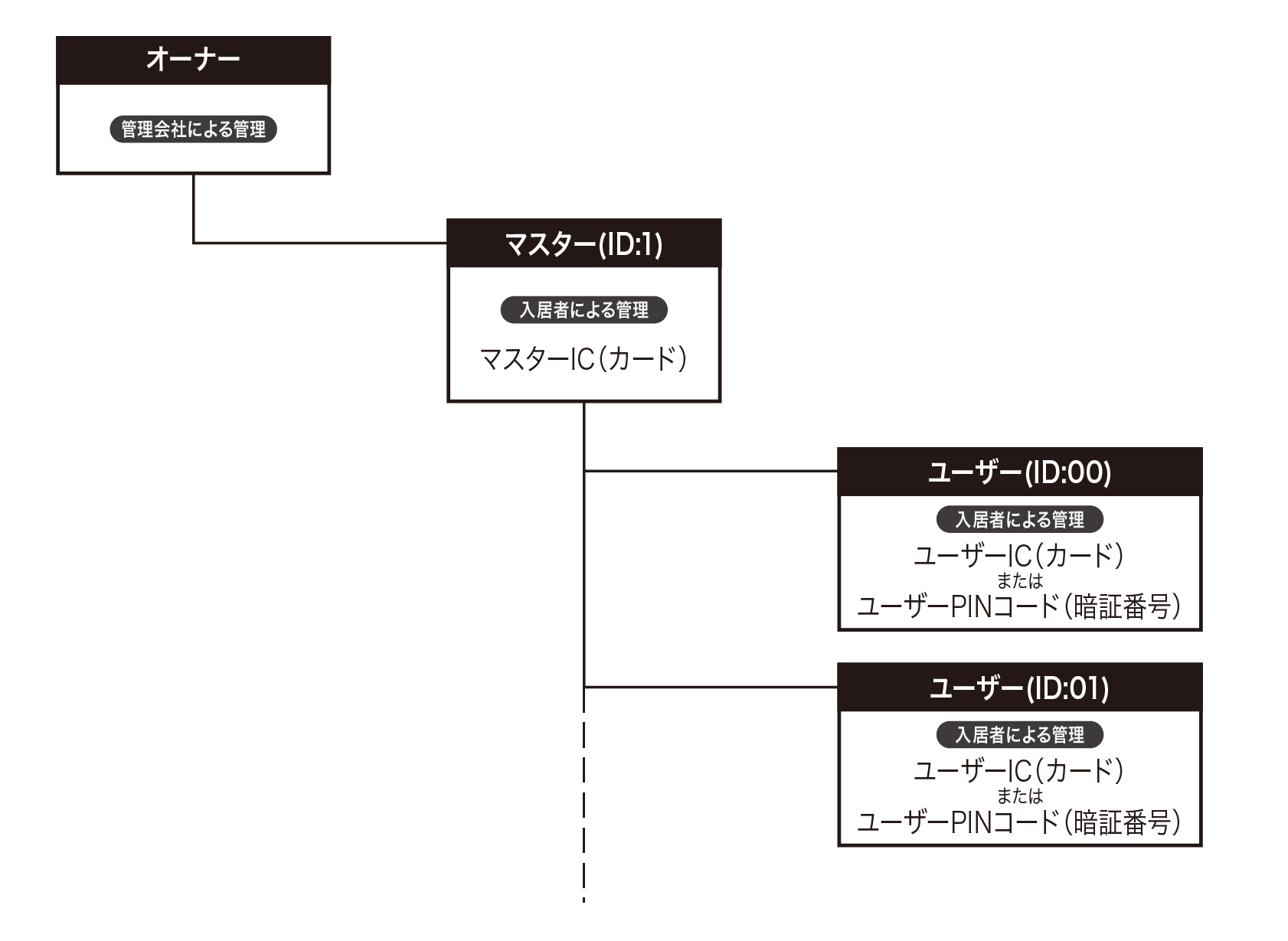

本製品には「オーナー」「マスター」「ユーザー」と3つの権限があります。
各権限における認証を登録するには、ひとつ上の権限に登録されているIC（カード）またはPINコード（暗証番号）が必要となります。
各権限における認証を登録するには、ひとつ上の権限に登録されているIC（カード）またはPINコード（暗証番号）が必要となります。
権限付与については物件によって異なるため、管理会社へお問い合わせください。
たとえば、
ユーザー権限へICカードやPINコード（暗証番号）を登録したい場合、マスターICが必要となります。
ユーザー権限へICカードやPINコード（暗証番号）を登録したい場合、マスターICが必要となります。

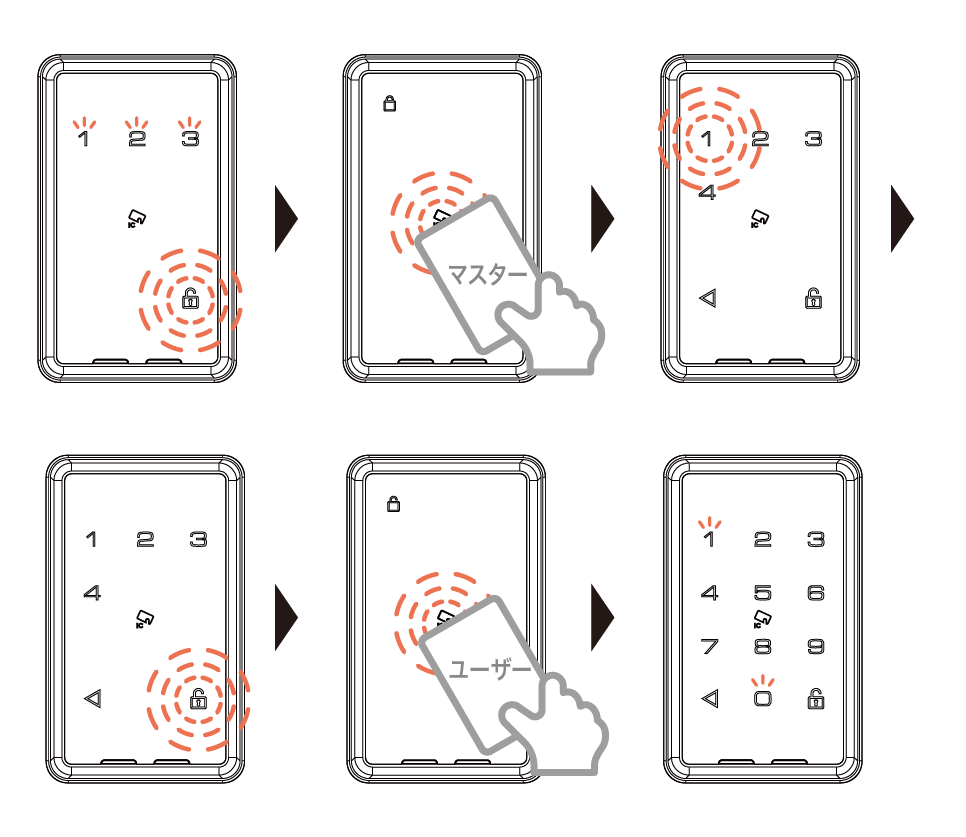

ユーザーIC（カード）を登録する
テンキーパッドを起動し、決定ボタンを3秒タッチします（決定ボタンを長押しすると、1→2→3と点灯するので3が点灯したタイミングで指を離します）
「Admin認証してください」とアナウンスが流れるので、マスターICをテンキーパッド中心部のICリーダーに近づけます
「メニューを選び決定を押してください」とアナウンスが流れるので、1番をタッチし、そのあと決定ボタンをタッチします
「新しく登録するユーザーICをかざしてください」とアナウンスが流れるので、新しく登録するユーザーICをテンキーパッド中心部のICリーダーに近づけます
IC読み取り後にIDナンバーが表示されるので番号を控えてください
削除の際にIDナンバーが必要となります

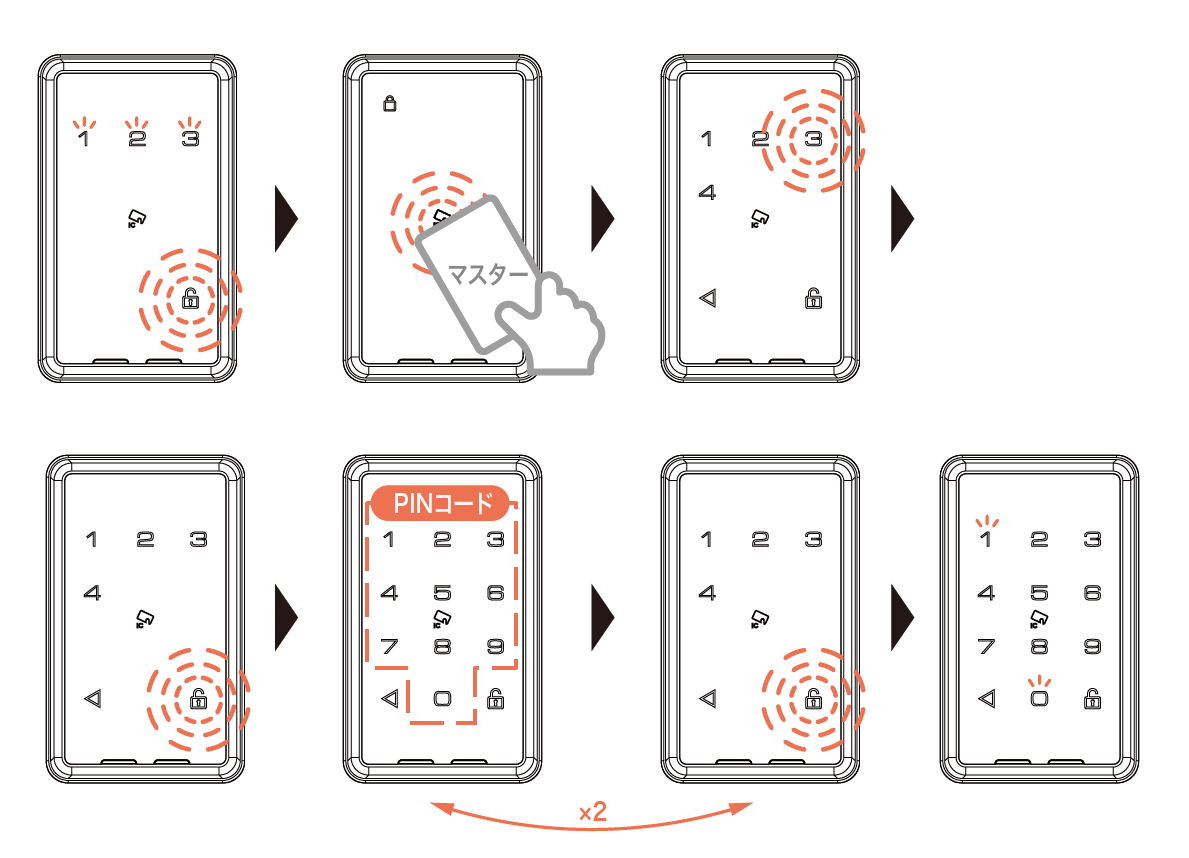

ユーザーPINコード（暗証番号）を登録する
テンキーパッドを起動し、決定ボタンを3秒タッチします（決定ボタンを長押しすると、1→2→3と点灯するので3が点灯したタイミングで指を離します）
「Admin認証してください」とアナウンスが流れるので、マスターICをテンキーパッド中心部のICリーダーに近づけます
「メニューを選び決定を押してください」とアナウンスが流れるので、3番をタッチし、そのあと決定ボタンをタッチします
「新しく登録するユーザーPINコード（暗証番号）を4桁から8桁で入力し決定ボタンを押してください」とアナウンスが流れるので、PINコード（暗証番号）を入力し決定ボタンをタッチしてください（確認のため2度入力が必要です）
PINコード（暗証番号）登録後にIDナンバーが表示されるので番号を控えてください
削除の際にIDナンバーが必要となります

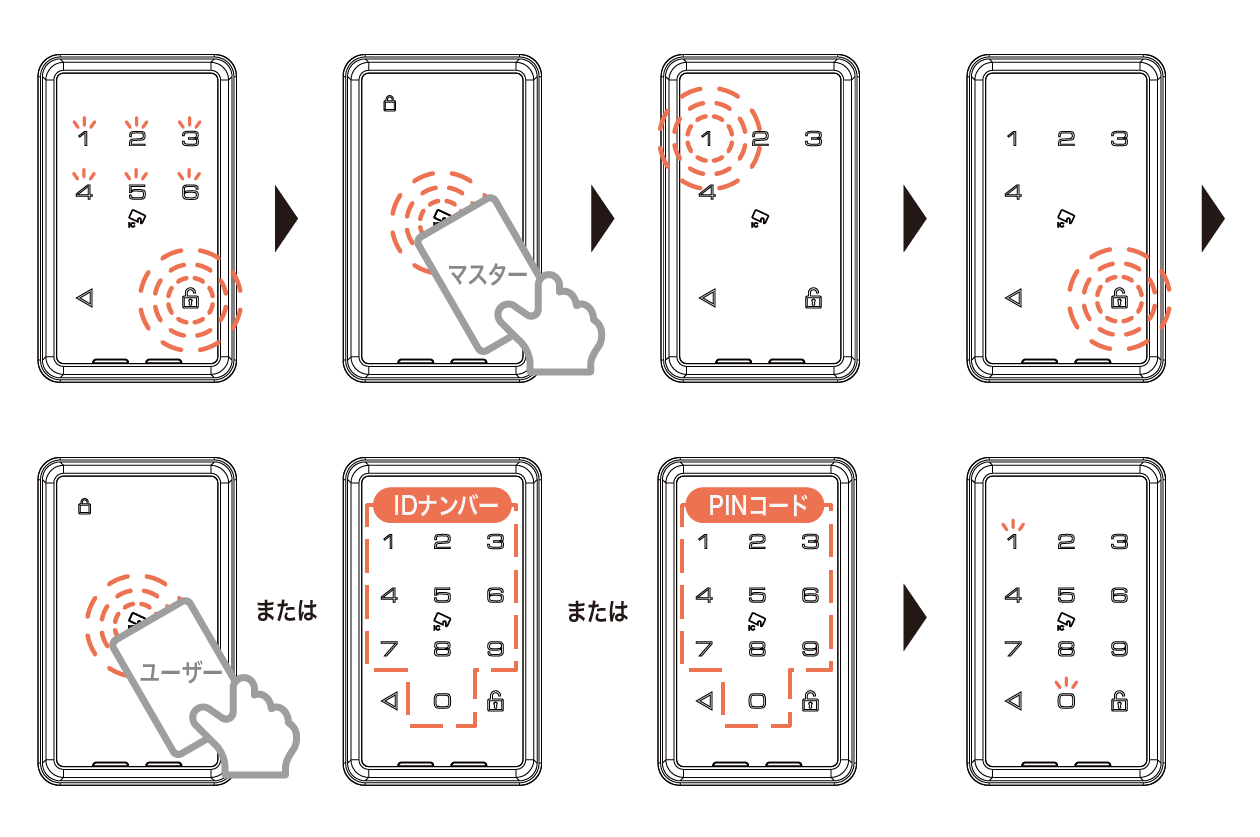

ユーザーごとに個別削除する
テンキーパッドを起動し、決定ボタンを6秒タッチします（決定ボタンを長押しすると、1→2→3・・・と点灯するので6が点灯したタイミングで指を離します）
「Admin認証してください」とアナウンスが流れるので、マスターICをテンキーパッド中心部のICリーダーに近づけます
「メニューを選び決定を押してください」とアナウンスが流れるので、1番をタッチし、そのあと決定ボタンをタッチします
「削除するユーザーのIC（カード）をかざすか、IDナンバーまたはPINコード（暗証番号）を入力してください」とアナウンスが流れるので、いずれかを実施してください。
削除したIDナンバーが表示されるので間違いがないか確認してください

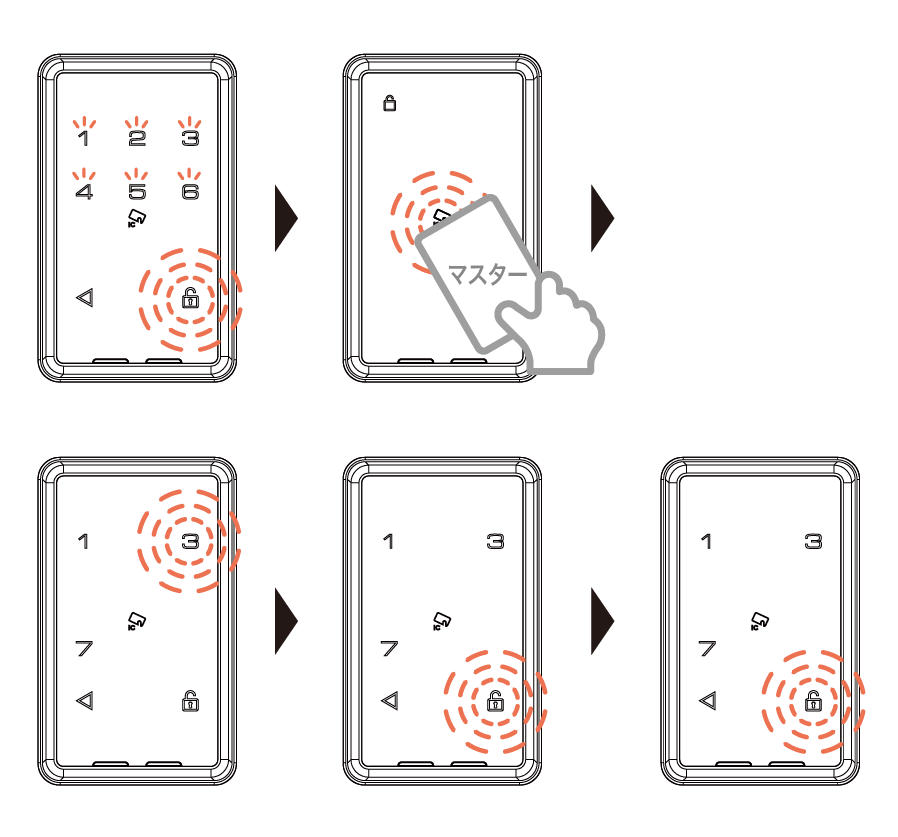

すべてのユーザーIC＆PINコードをまとめて削除する
テンキーパッドを起動し、決定ボタンを6秒タッチします（決定ボタンを長押しすると、1→2→3・・・と点灯するので6が点灯したタイミングで指を離します）
「Admin認証してください」とアナウンスが流れるので、マスターICをテンキーパッド中心部のICリーダーに近づけます
「メニューを選び決定を押してください」とアナウンスが流れるので、3番をタッチし、そのあと決定ボタンをタッチします
「すべてのユーザーを削除します。」とアナウンスが流れるので、決定ボタンをタッチしてください。
電池を交換する

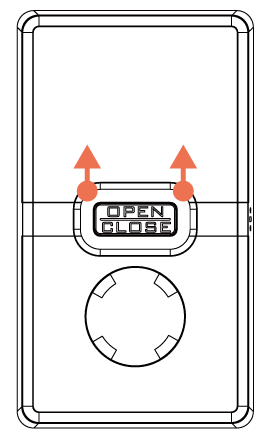

電池カバーを取り外します。ポイントを押し上げながらスライドさせることで、電池カバーを外すことができます。

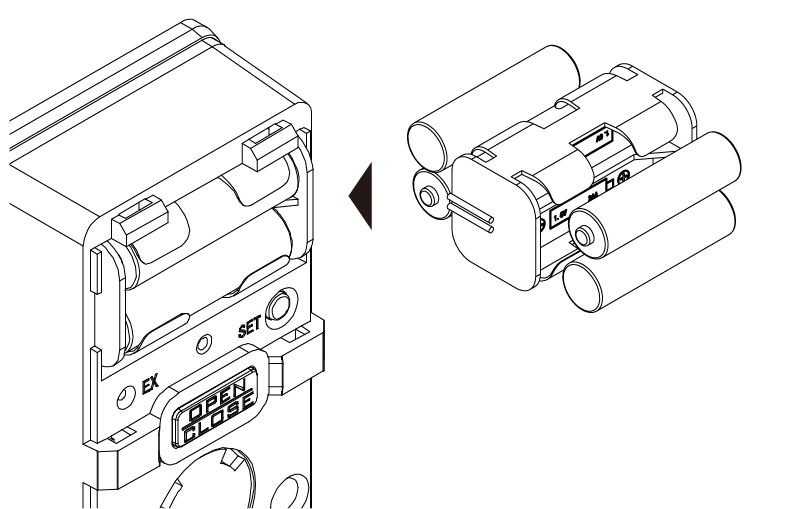

電池ホルダー内の電池を交換し、ホルダーを元の位置に戻します。
このとき、電池が見える向きでホルダーを収納し、ホルダー左側の空いている部分にケーブルを収納して下さい。
電池ホルダーの収納向きが違う場合、電池カバーが閉まらないのでご注意ください。
このとき、電池が見える向きでホルダーを収納し、ホルダー左側の空いている部分にケーブルを収納して下さい。
電池ホルダーの収納向きが違う場合、電池カバーが閉まらないのでご注意ください。
収納後、電池カバーを取り付けます。

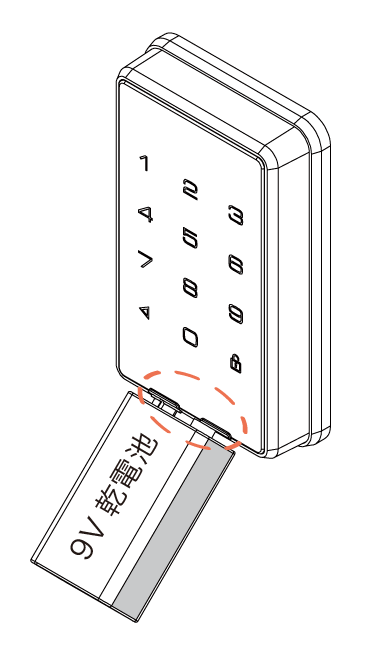

非常給電する
ローバッテリーアラームが鳴った後、低電圧によりモーターを動かせなくなった場合や電池を使用し続け完全に放電した場合、テンキーパッド側より電源を供給することが出来ます。
お近くのコンビニエンスストアや電器店にて9V乾電池を購入して下さい。
テンキーパッド側の非常用電源端子に9V乾電池を接触させた状態でICカードをかざすかPINコード（暗証番号）を入力します。
お近くのコンビニエンスストアや電器店にて9V乾電池を購入して下さい。
テンキーパッド側の非常用電源端子に9V乾電池を接触させた状態でICカードをかざすかPINコード（暗証番号）を入力します。
9V乾電池を接触させる際の極性に向きはありません。
よくある質問
電源が入りません。
乾電池の極性が正しく挿入されているか確認してください。
乾電池が完全に放電していないか確認してください。
電池の端子が確実に接触しているか確認してください。
施錠されません。
デッドボルトがストライクに収まるか確認してください。
テンキーパッドが起動しません。
消灯した数字部分を0.5秒間タッチしているか確認してください。
乾電池が完全に放電していないか確認してください。
PINコードが登録できません。
登録するPINコードの桁数が正確か確認してください。
同一グループで既に使用されていないか確認してください。
ICカードが登録できません。
対応のIC規格か確認してください。
既に登録されていないか確認してください。
PINコード解錠ができません。
登録されたPINコードか確認してください。
各マスター配下PINの場合、【マスターID】→決定→PIN→決定の順で押されているか確認してください。
ICカード解錠ができません。
登録されたICカードか確認してください。
主な仕様
タイプ
Type-BT03
本体サイズ
テンキーパッド：56.9mm(W) × 93.4mm(H) × 17.98mm(D)
インボディ：74.8mm(W) × 129.3mm(H) × 54.5mm(D)
インボディ：74.8mm(W) × 129.3mm(H) × 54.5mm(D)
対応ドア厚
LA：30～50mm LX/LSP：30～50mm
材質
テンキーパッド：PC-ABS、SPCC、ZDC、PMMA
インボディ：7PC-ABS、SPCC、ZDC
インボディ：7PC-ABS、SPCC、ZDC
電源
DC 6V（1.5V×4 本）単3アルカリorリチウム電池
非常電源
DC 9V 角型アルカリ電池
乾電池寿命
約12ヶ月(1日約10回使用,LR6基準)
使用温湿度範囲
0℃（リチウム-20℃）～+50℃／20～85%RH
防塵防水性能
IP65(OUTリーダーのみ）
対応IC規格
ISO 14443A (Mifare®・専用MifareDESFire®)
ISO 18092 (FeliCa®)
※ FeliCa®は株式会社ソニーの登録商標です。
※ Mifare®/MifareDESFire®はNXPセミコンダクターズの登録商標です。
ISO 18092 (FeliCa®)
※ FeliCa®は株式会社ソニーの登録商標です。
※ Mifare®/MifareDESFire®はNXPセミコンダクターズの登録商標です。
